Proyecto: Estructura metálica mezzanine deck / clisé - cartocor

Proyecto: Estructura metálica mezzanine deck / clisé – cartocor

Descripción del Proyecto

Función: Plataforma elevada para optimizar espacio productivo y control de la línea de producción, con acceso seguro mediante escalera metálica y barandas perimetrales.
Dimensiones de referencia: A definir por planos; ejemplo preliminar usado en cálculos provisionales: 12.00 m × 8.00 m, altura libre bajo mezanine 3.50 m.
Capacidad de diseño : cargas vivas entre 2.0 kN/m² (tránsito/equipamiento ligero) y 5.0 kN/m² (Equipamiento medio). necesario para el proceso de control en la línea de producción.
Entrega: Estructura fabricada en taller con montaje y acabados en obra; documentación técnica completa (planos, memoria de cálculo, certificados).

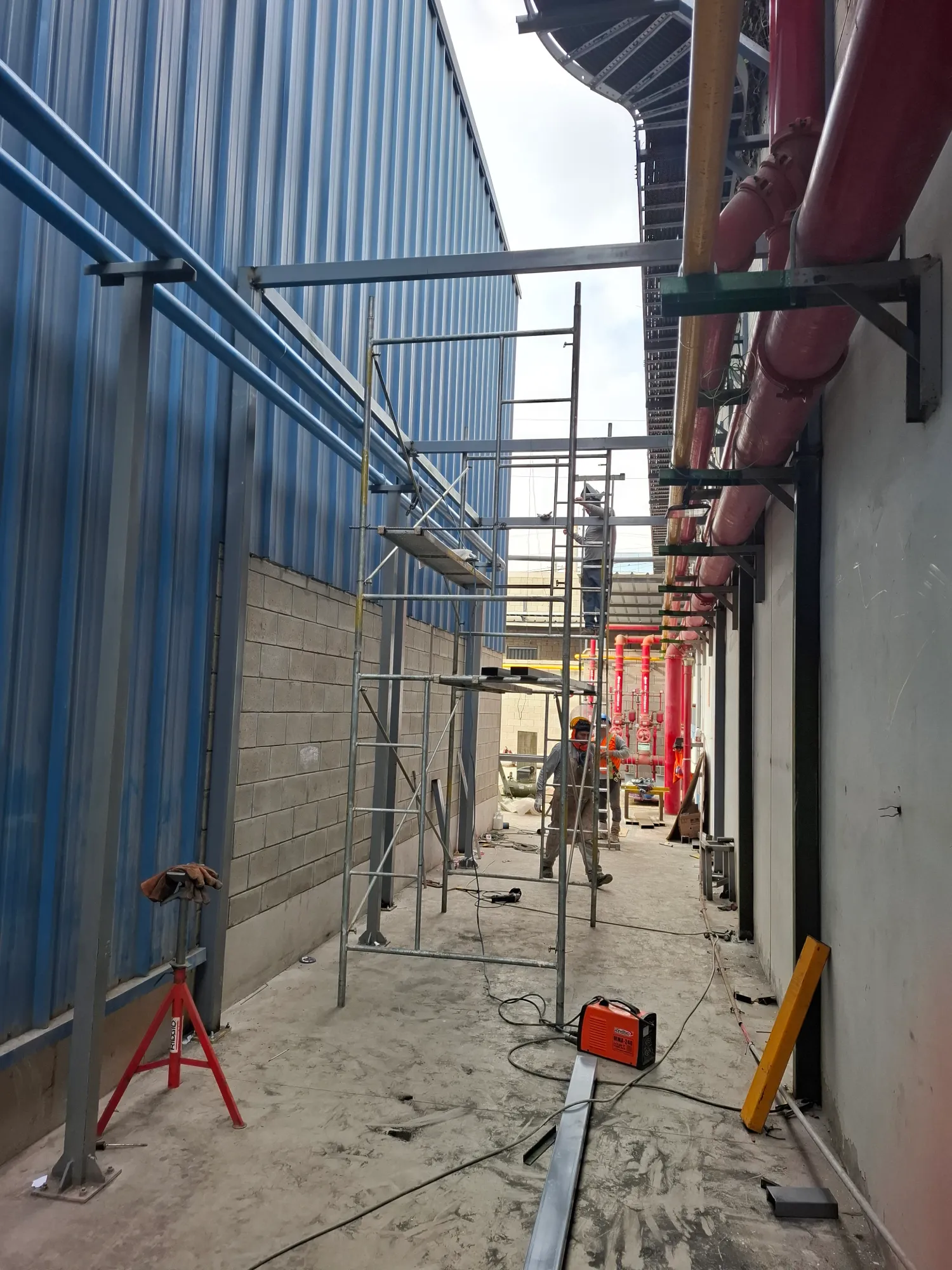

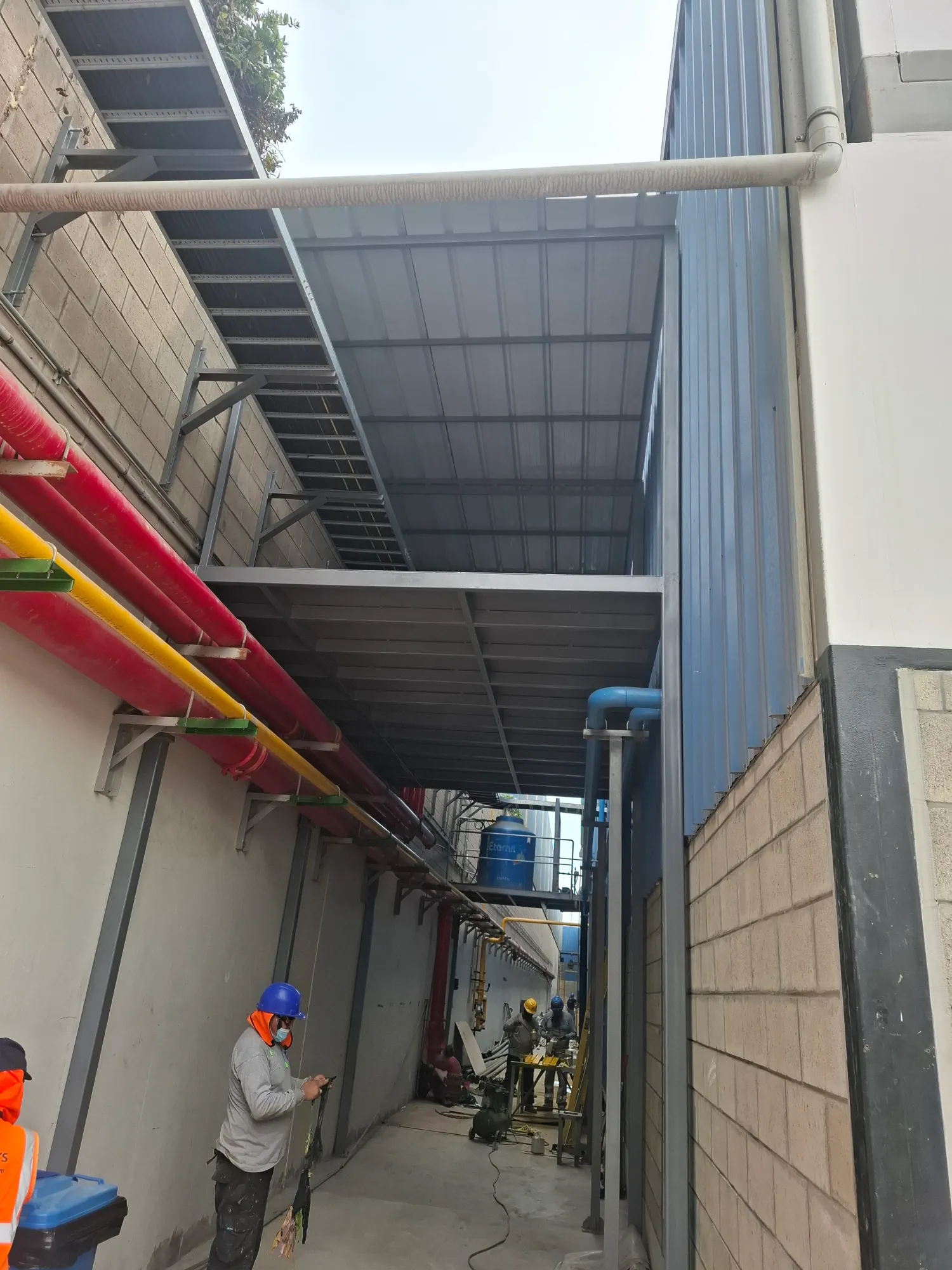

Estructura compuesta por columnas verticales y vigas transversales formando plataforma; barandas pintadas en amarillo en nivel superior; escalera metálica instalada.

Materiales y detalles visibles: Perfiles estructurales (I/H o tubulares), losacero o chapa colaborante, pernos y soldaduras en conexiones, placas de anclaje en base de columnas.

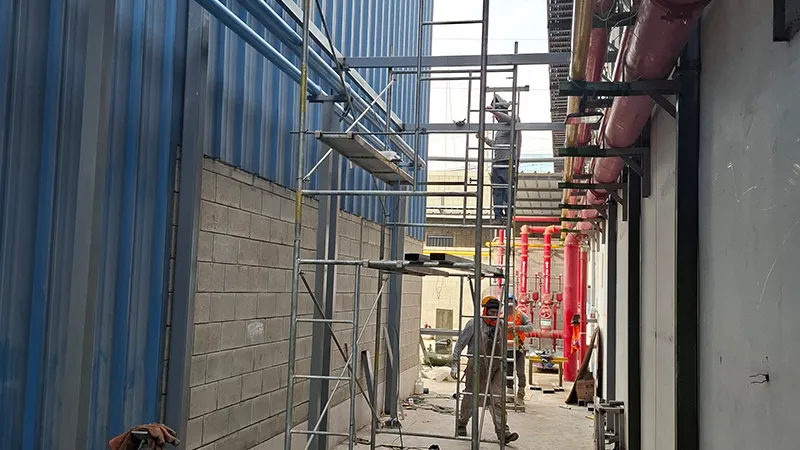

Montaje:Vigas principales y secundarias montadas parcialmente; presencia de red de seguridad y barrera temporal naranja.
Seguridad en obra: Personal con casco; barandas provisionales/permanentes instaladas; se mantiene protecciones colectivas hasta recepción final.

Especificaciones técnicas y criterios de diseño

Ítem	Especificación recomendada	Norma / Observación
Acero estructural	ASTM A36 / EN S275 (o equivalente local)	Certificado de calidad
Losacero / chapa colaborante	Galvanizado 0.9–1.5 mm	Fijación con tornillos autotaladrantes
Pernos estructurales	ASTM A325 / A490	Tuercas autoblocantes y arandelas grandes
Soldadura	Procedimiento AWS D1.1	Soldadores certificados; NDT en uniones críticas
Protección superficial	Granallado Sa 2½; imprimación epóxica + poliuretano	Alternativa: galvanizado por inmersión

Criterios de diseño y cargas

Carga muerta estimada:6–1.0 kN/m2 (estructura + deck).
Carga viva provisional: 0–5.0 kN/m² según uso final.
Cargas puntuales: Considerar equipos y estanterías; reforzar localmente.
Acciones sísmicas y viento: Diseño sismorresistente conforme normativa peruana vigente; combinar acciones según código aplicable.
Conexiones y anclajes: Pernos de alta resistencia en conexiones principales; anclajes químicos o mecánicos según capacidad de la losa (ensayo de extracción previo).

Criterios de diseño y cargas

Secuencia de montaje:

Replanteo y verificación de ejes y niveles.
Instalación y ensayo de anclajes en losa (prueba de extracción si procede).
Montaje y nivelado de columnas; fijación provisional.
Montaje de vigas principales y secundarias; apriete provisional.
Soldaduras y apriete final de pernos con control de torque.
Colocación de losacero y fijación definitiva.
Instalación de barandas, escaleras y remates; aplicación de pintura de retoque.

Control de calidad y pruebas

Certificados de material (acero, pernos, pintura, resinas).
Inspección de soldaduras: VT y MT/UT según criticidad.
Prueba de extracción en anclajes si la losa es existente.
Verificación de torque en pernos estructurales.
Medición de espesor de pintura con medidor calibrado.

Control de calidad y pruebas

La solución mezzanine deck propuesta y actualmente en montaje para Cartocor en Lurín es adecuada para aumentar la superficie operativa con una intervención de bajo impacto y tiempos de ejecución reducidos. Las observaciones en obra confirman que la configuración estructural adoptada (columnas H/I o tubulares, vigas principales y secundarias, losacero colaborante y barandas metálicas) siguiendo buenas prácticas de ingeniería y montaje industrial.

Cliente:

CARTOCOR DE PERU S.A

Ubicación de la Obra:

Lurín, Lima, Perú

Tipo de obra:

Estructura metálica (Mezzanine DECK y CLISE).

Fecha de Inicio de Proyecto:

Noviembre 2024

Fecha de Fin de Proyecto:

Febrero 2025
